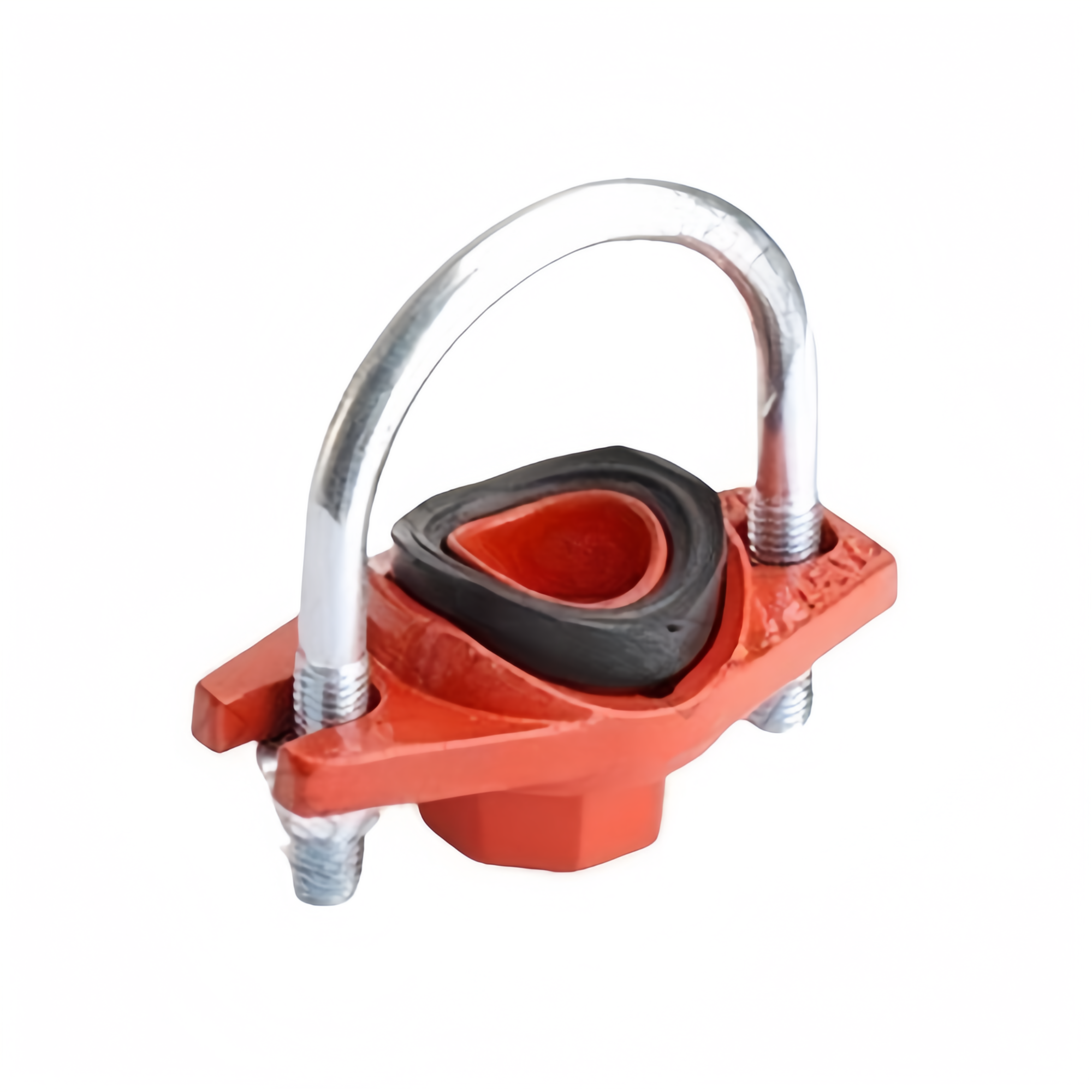

Conexão mecânica em T com parafuso em U UL FM

A conexão em T mecânica com parafuso em U é uma peça especial utilizada para abrir ramificações em tubulações principais existentes de forma rápida. Ela permite a fixação mecânica por meio de parafusos em U, sem a necessidade de cortar a tubulação principal, sendo ideal para conexões de pequeno diâmetro em espaços reduzidos.

Material :
Ductile Iron
Diâmetro normal :
DN25 to DN80
Pressão de trabalho :
300PSI
Certificado :
UL,FM
Aplicativo :
Fire protection/piping system renovation etc.
Quantidade mínima :
200 Pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Apresentação do produto

A conexão em T mecânica com parafuso em U funciona principalmente por meio de autovedação com força e pressão mecânicas:

Faça um furo do tamanho especificado (normalmente 30 mm) no tubo principal. Coloque a junta de vedação EPDM no furo. Envolva o tubo principal com a braçadeira em forma de U, juntamente com o tubo de derivação, e fixe-a com parafusos em U e porcas. Ao apertar, a junta sensível à pressão é comprimida, formando uma vedação.

Características do produto

• Não é necessário soldar ou cortar o tubo principal. A instalação pode ser feita sob pressão e a operação pode ser concluída em 30 minutos.

• Estrutura compacta, especialmente projetada para espaços estreitos.

• Redução de custos: Diminua significativamente os custos de mão de obra, tempo de inatividade e materiais associados à soldagem/corte tradicionais.

Parâmetro do produto

Tamanho nominal	Diâmetro externo do tubo (mm)	Pressão de trabalho	Diâmetro do furo	Dimensões (mm)			Tamanho do parafuso em U
Tamanho nominal	Diâmetro externo do tubo (mm)	Pressão de trabalho	Diâmetro do furo	A	B	H	Tamanho do parafuso em U
1" x 1/2"	33,7 x 21,3	300 PSI/2,07 MPA	24 mm/0,94 polegadas	89	58	45	M10 x 65
1-1/4" x 1/2"	42,4 x 21,3		30 mm/1,18 polegadas	89	58	49	M10 x 75
1-1/4" x 3/4"	42,4 x 26,9		30 mm/1,18 polegadas	89	58	49	M10 x 75
1-1/4" x 1"	42,4 x 33,7		30 mm/1,18 polegadas	89	58	49	M10 x 75
1-1/2" x 1/2"	48,3 x 21,3		30 mm/1,18 polegadas	89	58	52	M10 x 75
1-1/2" x 3/4"	48,3 x 26,9		30 mm/1,18 polegadas	89	58	52	M10 x 75
1-1/2" x 1"	48,3 x 33,7		30 mm/1,18 polegadas	89	58	52	M10 x 75
2" x 1/2"	60,3 x 21,3		30 mm/1,18 polegadas	89	58	58	M10 x 92
2" x 3/4"	60,3 x 26,9		30 mm/1,18 polegadas	89	58	58	M10 x 92
2" x 1"	60,3 x 33,7		30 mm/1,18 polegadas	89	58	58	M10 x 92
2" x 1-1/4"	60,3 x 42,4		45 mm/1,75 polegadas	89	58	58	M10 x 92
2-1/2" x 1/2"	73,0x21,3		30 mm/1,18 polegadas	109	58	68	M10 x 105
2-1/2" x 1-3/4"	73,0x26,9		30 mm/1,18 polegadas	109	58	68	M10 x 105
3" x 1"	88,9 x 33,7		38 mm/1,5 polegadas	146	74	80	M12 x 110

Perguntas frequentes

P: Qual é a quantidade mínima de encomenda (MOQ) para o conector T mecânico com parafuso em U?

A: Para tamanhos padrão, nossa quantidade mínima de pedido (MOQ) geralmente é de 200 peças. Para tamanhos maiores ou requisitos especiais, a MOQ pode ser de uma unidade. Estamos sempre dispostos a oferecer soluções flexíveis aos nossos clientes.

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Qual é o prazo de entrega?

A: A produção geralmente leva de 15 a 45 dias. Para encomendas grandes ou especiais, pode levar 60 dias ou mais. Forneceremos um plano de produção preciso após a confirmação do seu pedido.
