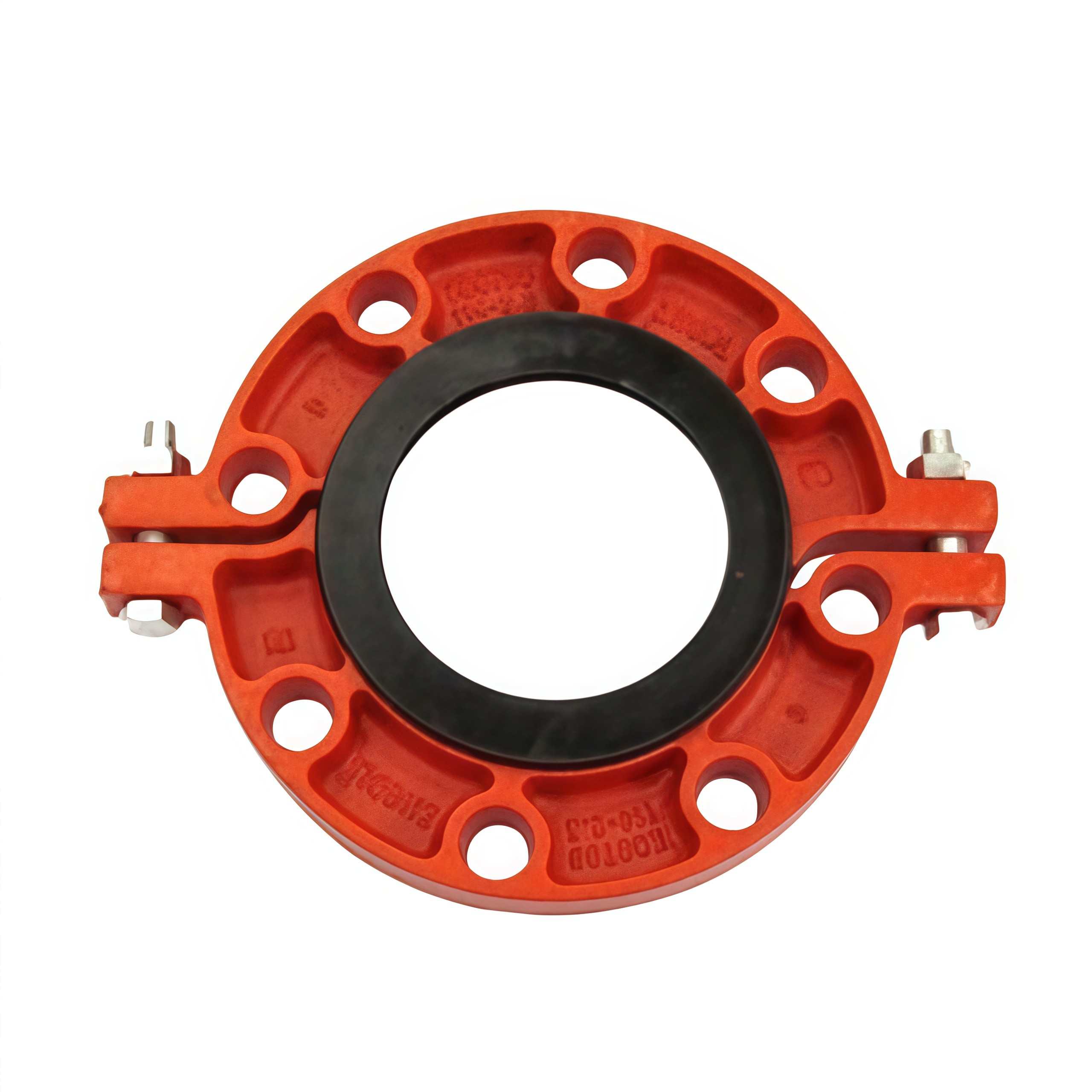

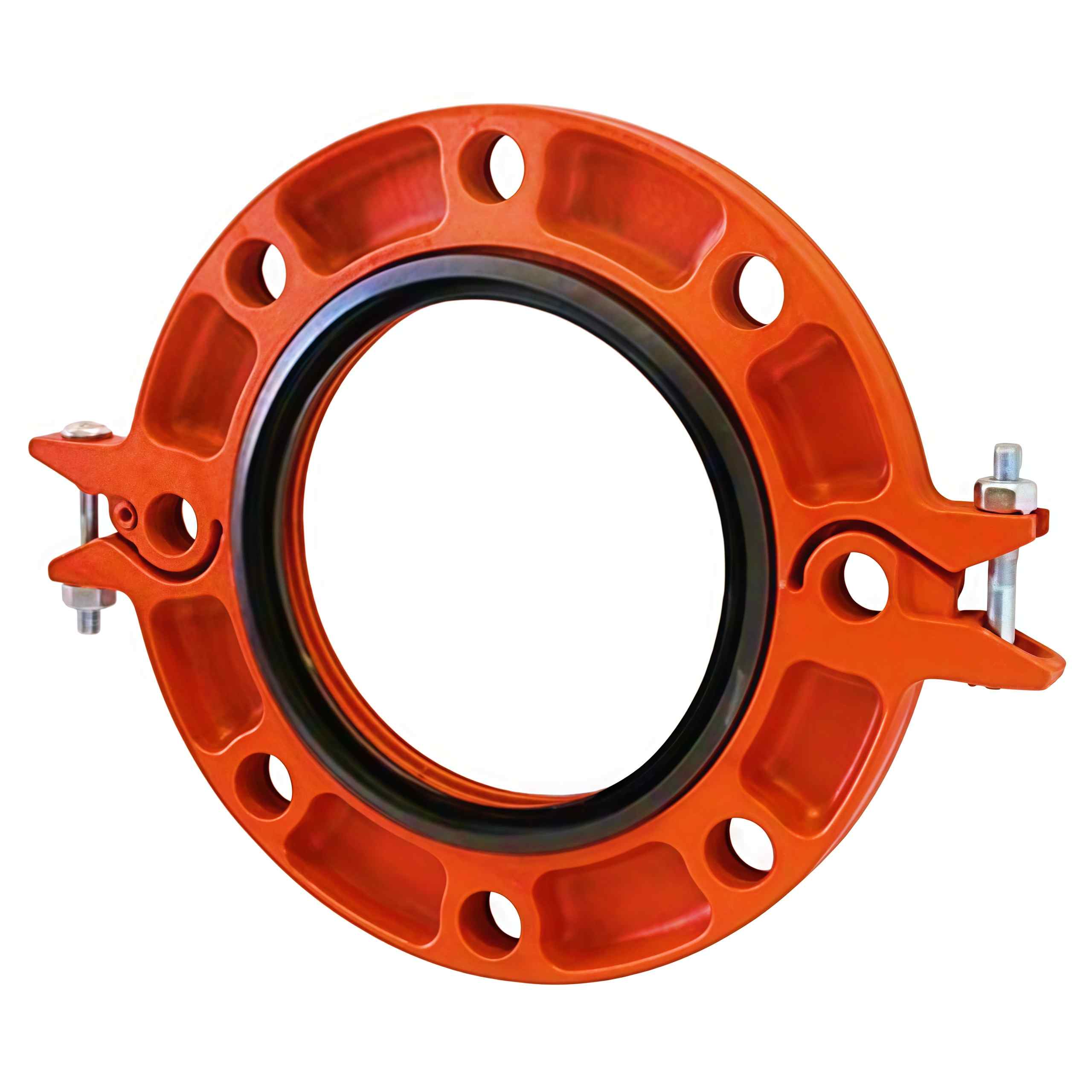

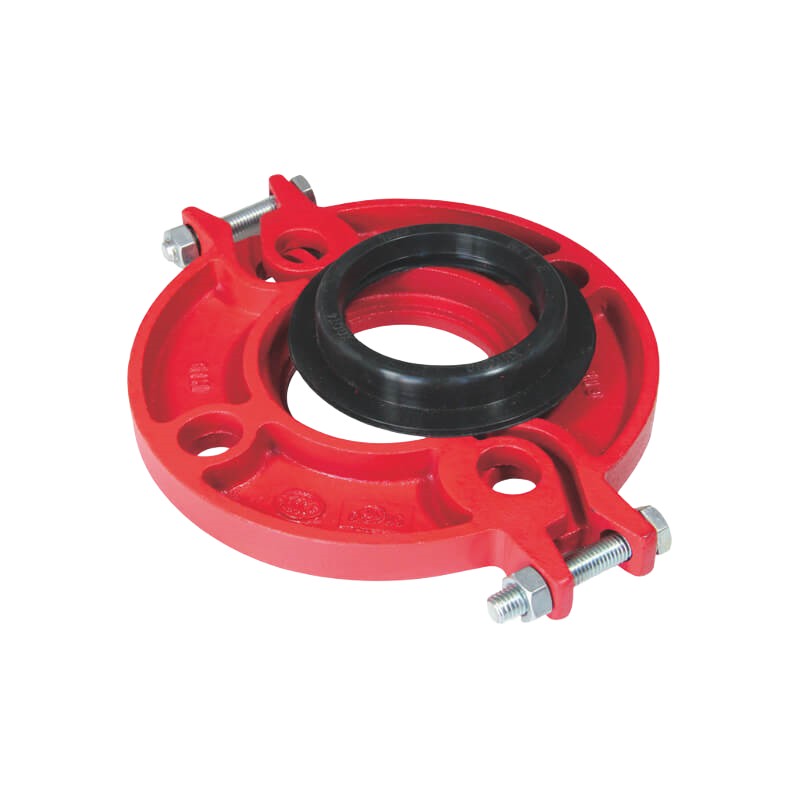

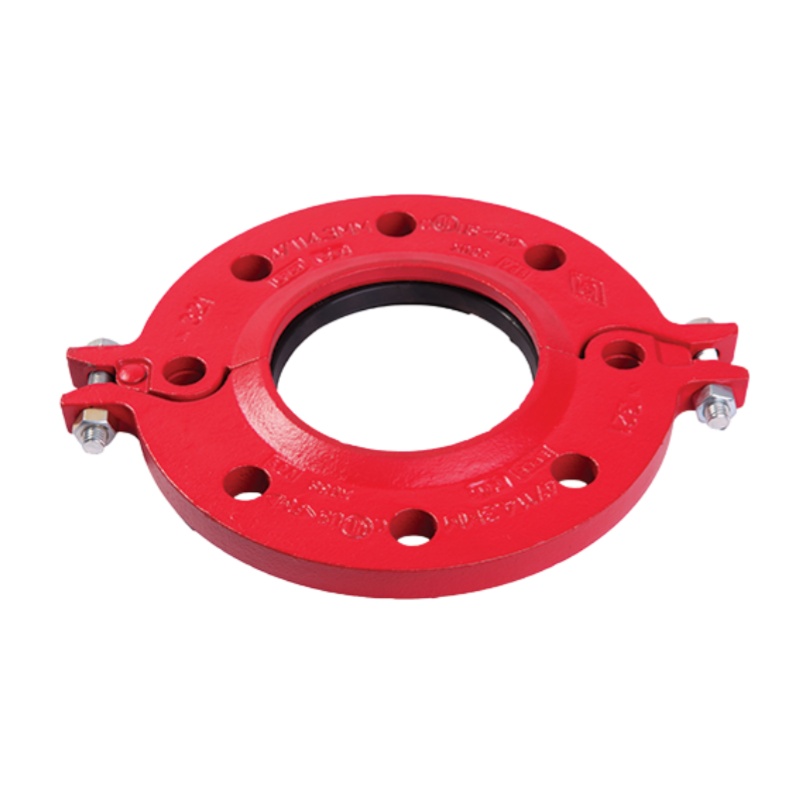

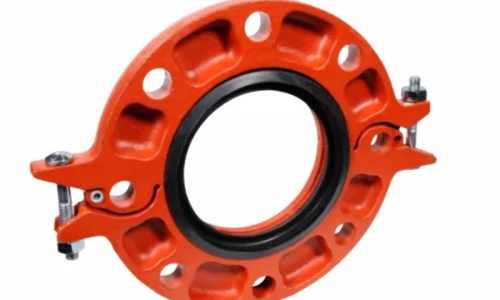

Flange ranhurada UL FM

Flanges ranhuradas são um tipo de conexão híbrida para tubos, com uma extremidade sendo uma superfície de flange padrão e a outra extremidade sendo uma ranhura.

Material :
Ductile cast iron
Diâmetro normal :
3 inch to 36 inch
Conexão :
Grooved&Flange
Pressão de trabalho :
up to 350psi
Certificado :
UL FM
Aplicativo :
Pump room connection etc.
Quantidade mínima :
200 pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Descrição do produto

A extremidade ranhurada é conectada ao tubo ranhurado por meio de uma braçadeira ranhurada, semelhante a uma conexão de tubo ranhurado comum. A extremidade flangeada é conectada ao outro flange (flange do equipamento) em um padrão de flange por meio de parafusos, porcas e juntas.

A função principal do flange ranhurado é servir como uma "ponte", conectando de forma rápida e confiável o sistema de tubulação ranhurada a qualquer equipamento ou válvula com interfaces de flange (como bombas d'água, válvulas, reservatórios de água, filtros, etc.).

Características

• Conexão sem solda: Não é necessário soldar perto do equipamento, protegendo-o de danos térmicos e escória de solda, o que torna a instalação mais segura.

• Calibração simplificada: A flexibilidade na extremidade da ranhura permite um certo grau de deflexão, facilitando muito o alinhamento dos furos dos parafusos do flange e eliminando a necessidade de um processo de calibração complexo.

• Absorção de estresse: Pode ser utilizado como uma pequena junta flexível para absorver a tensão causada pela vibração e pela expansão e contração térmica de equipamentos (como bombas de água), protegendo a interface do equipamento.

• Fácil manutenção: Quando for necessário reparar ou substituir o equipamento, basta soltar os parafusos do flange e as braçadeiras de encaixe, e toda a seção do tubo poderá ser removida, o que é muito conveniente.

• Alta compatibilidade: É a única solução padrão para conectar sistemas ranhurados modernos com equipamentos flangeados tradicionais.

Parâmetro do produto

Adaptador de flange para conexões de tubos ranhuradas em ferro fundido dúctil
Material	Ferro fundido dúctil
Tamanho	DN80-DN900
Pressão nominal	até 350 psi
Aplicativo	Conexão da sala de bombas, interface de equipamentos, etc.
Certificado	Listado pela UL / Aprovado pela FM

Perguntas frequentes

P: A junta da extremidade do flange está incluída no produto? Qual material de junta devo escolher?

A: Para oferecer a máxima flexibilidade, as juntas são geralmente fornecidas como acessórios opcionais separadamente.

P: Quanto tempo posso economizar usando flanges ranhuradas em comparação com flanges soldadas tradicionais?

A: Geralmente, economiza-se mais de 75% do tempo de instalação. A soldagem tradicional exige múltiplos processos, como esmerilhamento, centragem, soldagem, resfriamento e pintura. A instalação de flanges ranhuradas leva apenas alguns minutos, sem a necessidade de permissão para trabalho a quente ou espera pelo resfriamento. Os testes de pressão podem ser realizados imediatamente, reduzindo significativamente a duração do projeto.

P: Se eu tiver requisitos para tamanhos não padronizados ou materiais especiais (como aço inoxidável), vocês podem personalizá-los?

A: Claro. Como fábrica, nossa forte capacidade de produção nos permite oferecer serviços personalizados.

Contate-nos

CT agora — elimine os riscos de incêndio na origem!
