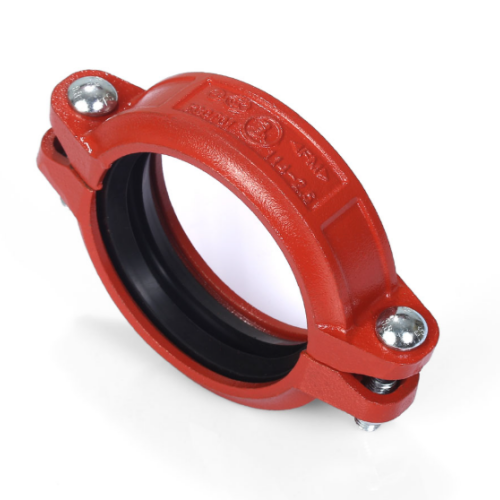

Acoplamentos rígidos ranhurados UL FM

A conexão rígida ranhurada para tubos é uma solução eficiente e confiável para conectar tubulações de grande diâmetro em projetos modernos de engenharia de proteção contra incêndio. Seu principal valor reside em proporcionar um suporte estrutural estável e firme.

Material :
Ductile Iron
Diâmetro normal :
DN25 to DN300
Pressão de trabalho :
300 PSI
Certificado :
UL FM
Aplicativo :
Industrial Process,Fire Protection etc.
Quantidade mínima :
200 Pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Apresentação do produto

Durante a montagem, o anel de vedação de borracha é enrolado nas extremidades dos dois tubos conectados para formar uma vedação inicial.

A braçadeira de duas peças possui uma manga na parte externa do anel de vedação, e a parte saliente de sua borda interna se encaixará precisamente na ranhura anular na extremidade do tubo.

Os parafusos e porcas são apertados uniformemente para unir as duas braçadeiras. Essa ação comprime simultaneamente o anel de vedação, melhorando a vedação, e trava mecanicamente a parte saliente da braçadeira na ranhura do tubo, impedindo completamente que o tubo se separe ou gire.

O acoplamento rígido ranhurado é um componente especializado para a conexão mecânica de tubos. Ele forma uma conexão rígida e estável, semelhante a uma solda, entre as extremidades de tubos previamente usinados com ranhuras anulares, através de abraçadeiras, juntas e parafusos. É amplamente utilizado em sistemas como os de proteção contra incêndio e na indústria, onde se exige alta estabilidade das tubulações.

Características do produto

• Após a conexão, não é permitido movimento relativo para formar um sistema de acoplamento rígido.

• Comparada com a soldagem tradicional ou a conexão por flange, sua instalação é mais rápida e segura (não requer trabalho a quente), além de facilitar a manutenção e a renovação futuras do sistema.

• A estrutura em forma de "calcanhar" na borda interna da braçadeira será inserida profundamente na ranhura do tubo para obter o travamento mecânico.

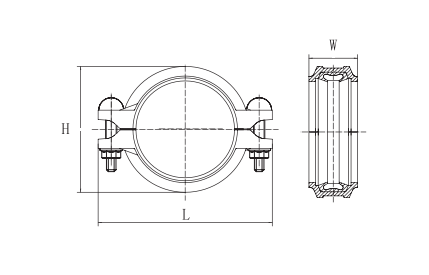

Parâmetro do produto

Tamanho normal	DN25-DN32-DN40-DN50-DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300
Material principal	Ferro fundido dúctil
Material de parafusos e porcas	Aço carbono
Material da junta	EPDM, borracha nitrílica, borracha de silicone, etc.
Pressão de trabalho	300 PSI
Superfície	Pintura vermelha

Perguntas frequentes

P: Qual é a quantidade mínima de encomenda (MOQ) para acoplamentos rígidos ranhurados?

A: Para tamanhos padrão, nossa quantidade mínima de pedido (MOQ) geralmente é de 200 peças. Para tamanhos maiores ou requisitos especiais, a MOQ pode ser de uma unidade. Estamos sempre dispostos a oferecer soluções flexíveis aos nossos clientes.

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Qual é o prazo de entrega?

A: A produção geralmente leva de 15 a 45 dias. Para encomendas grandes ou especiais, pode levar 60 dias ou mais. Forneceremos um plano de produção preciso após a confirmação do seu pedido.

Contate-nos

Solução completa para mangueiras de incêndio, sprinklers, bicos, válvulas e conexões de tubulação!

JINYUAN TECHNOLOGY DEVELOPMENT CO.,LTD

Tel.:86-18159244550 Móvel:18159244550

E-MAIL: Jony@jyfire.com.cn

ADICIONAR: ZONA DE TECNOLOGIA DE CHENGGONG FASE 3, CIDADE DE XIMEI, CIDADE DE NAN'AN QUANZHOU
