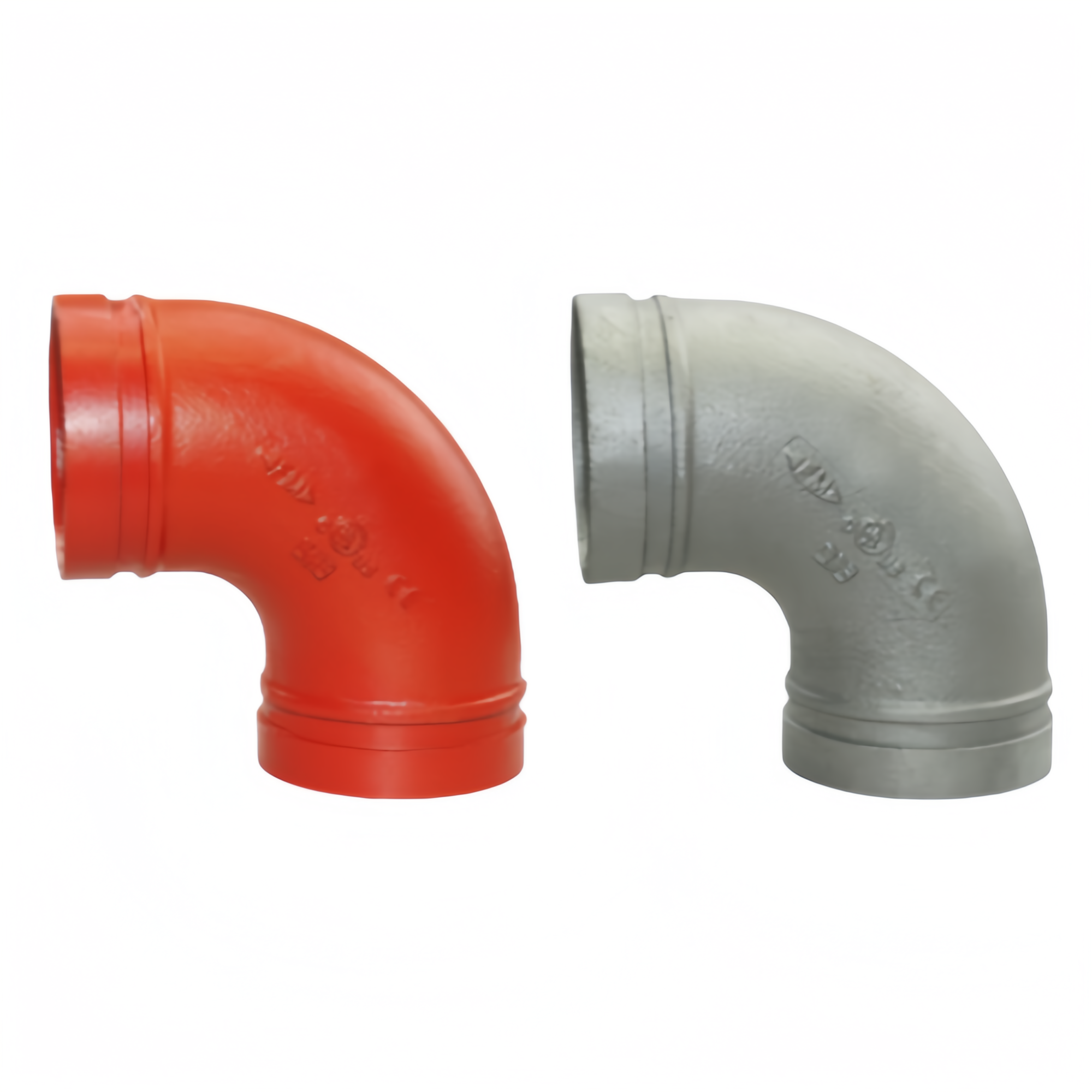

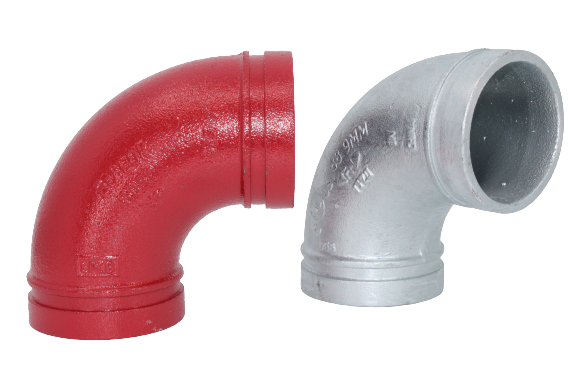

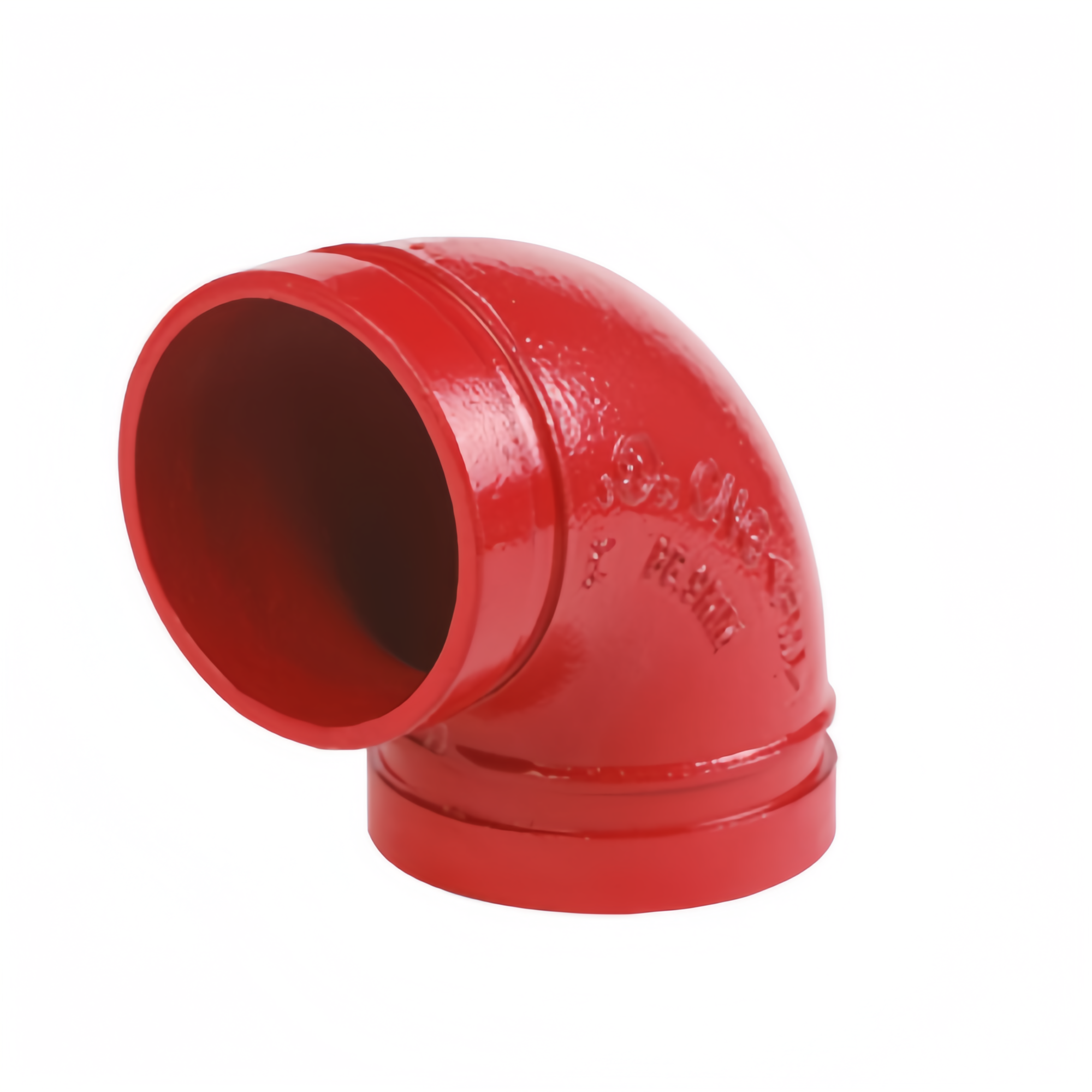

Cotovelo de 90 graus com extremidade ranhurada UL FM

O cotovelo ranhurado de 90° (ou cotovelo ranhurado de 90 graus) é uma conexão de tubulação padrão com ranhuras em ambas as extremidades, usada para mudar a direção do tubo para um ângulo reto.

Material :
Ductile Iron
Diâmetro normal :
DN25 to DN 300
Pressão de trabalho :
300PSI
Cor :
Red
Certificado :
UL,FM
Tipo de encaixe :
Elbow
Superfície :
Red Painting
Quantidade mínima :
200 Pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Apresentação do produto

O cotovelo ranhurado de 90° é um tipo específico de conexão de tubulação usada em sistemas de tubulação ranhurada para alterar a direção do fluxo em 90 graus. É um componente fundamental em tubulações modernas de engenharia mecânica, proteção contra incêndio e industriais.

Ela guia o fluido através de sua forma curva de 90 graus. Seu interior geralmente adota um design de fluxo total e curvas suaves para reduzir a resistência do fluido.

Características do produto

Instalação rápida: Muito mais rápido que soldar ou rosquear. A instalação requer apenas uma chave inglesa ou ferramenta de impacto.

Flexibilidade e adaptação de movimento: A junta permite uma ligeira deflexão angular e absorve vibrações, expansão/contração térmica e pequenos movimentos sísmicos.

Segurança: Não são necessárias autorizações para trabalhos a quente (ao contrário da soldagem), reduzindo o risco de incêndio no local.

Facilidade de modificação e reutilização: Os sistemas podem ser facilmente desmontados e os componentes reutilizados para alterações ou reparos.

Redução dos custos de mão de obra: A rapidez da instalação resulta em uma economia significativa de mão de obra.

Parâmetro do produto

Dimensões nominais (mm/pol.)	Diâmetro externo do tubo (mm)	Dimensões L (mm/pol.)	Pressão de trabalho
25 / 1	33,7	57/2,24	300 PSI / 2,07 MPA
32 / 1-1/4	42,4	60/2,36
40 / 1-1/2	48,3	60/2,36
50 / 2	60,3	70/2,75
65 / 2-1/2	73,0	76/3
65 / 2-1/2	76,1	76/3
80 / 3	88,9	86/3,39
100 / 4	108	102/4.02
100 / 4	114,3	102/4.02
125 / 5	133	124/4,88
125 / 5	139,7	124/4,88
125 / 5	141,3	124/4,88
150 / 6	159	140/5,5
150 / 6	165,1	140/5,5
150 / 6	168,3	140/5,5
200 / 8	219,1	173/6,81
250 / 10	273,0	215/8,46
300 / 12	323,9	245/9,65

Perguntas frequentes

P: Quais são as principais diferenças entre este tipo de cotovelo, os cotovelos soldados e os cotovelos roscados?

A: A principal diferença reside no método de conexão. Os cotovelos soldados e roscados são conexões permanentes, cuja instalação é complexa e não permite desmontagem. Os cotovelos ranhurados são conectados mecanicamente, utilizando abraçadeiras e arruelas. São rápidos de instalar e totalmente removíveis, facilitando a manutenção e a renovação do sistema.

P: Qual é a quantidade mínima de encomenda (MOQ) para o cotovelo de 90°?

A: Para tamanhos padrão, nossa quantidade mínima de pedido (MOQ) geralmente é de 200 peças. Para tamanhos maiores ou requisitos especiais, a MOQ pode ser de uma unidade. Estamos sempre dispostos a oferecer soluções flexíveis aos nossos clientes.

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Qual é o prazo de entrega?

A: A produção geralmente leva de 15 a 45 dias. Para encomendas grandes ou especiais, pode levar 60 dias ou mais. Forneceremos um plano de produção preciso após a confirmação do seu pedido.
