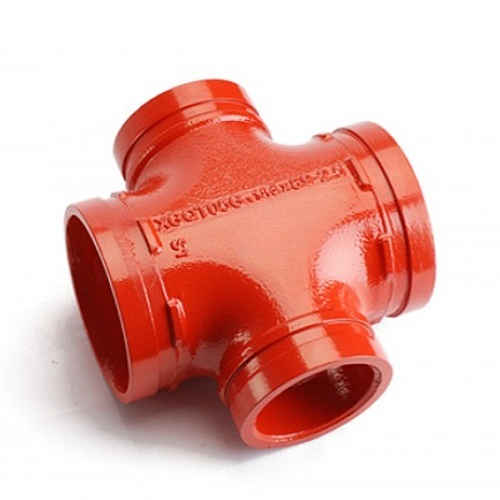

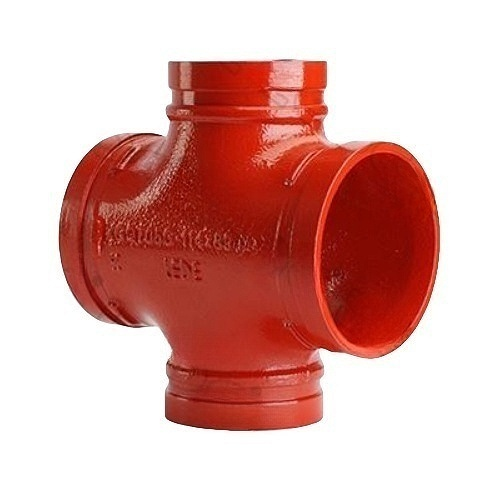

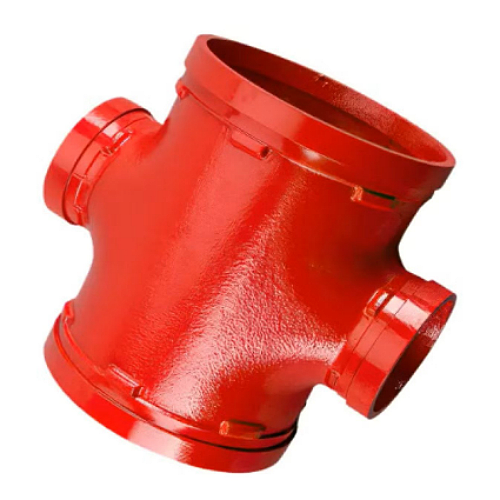

Cruzeta de redução ranhurada UL FM

A Cruz Redutora Ranhurada é uma solução eficiente para o problema de "interseções multidirecionais" em sistemas de tubulação. Seu valor reside na transformação de conexões complexas e personalizadas em um componente pré-fabricado confiável, padronizado e de fácil instalação.

Material :
Ductile Iron
Diâmetro normal :
DN100xDN25 to DN150xDN80
Pressão de trabalho :
300PSI
Cor :
Red
Certificado :
UL FM
Tipo de encaixe :
Reducing Cross
Superfície :
Red Painting
Quantidade mínima :
300 Pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Apresentação do produto

A cruzeta redutora ranhurada (ou cruzeta de redução ranhurada) é uma conexão padrão para sistemas de tubulação ranhurada. Sua função principal é conectar simultaneamente tubos de derivação de diferentes diâmetros em três direções distintas em um nó do tubo principal.

Essencialmente, trata-se de uma "cruzamento" moldada integralmente, que torna padronizadas e eficientes conexões complexas, multidirecionais e com percurso reduzido. A diferença em relação à Cruz Igual reside na combinação de tamanhos de interface, especialmente projetada para o desvio/fusão de diferentes diâmetros.

Características do produto

• Simplifica o projeto de nós complexos: Pode substituir a combinação de várias conexões de tubulação e integrar conexões complexas em um módulo padrão.

• Aumenta a confiabilidade do sistema: Comparado com a emenda de conexões de tubulação no local, reduz os pontos potenciais de vazamento e torna a conexão mais estável. Seus canais de fluxo internos foram projetados para ajudar a otimizar a distribuição do fluxo de água.

• A instalação é extremamente rápida, facilitando a desmontagem e a manutenção do sistema posteriormente. Além disso, não há chama aberta durante o processo de instalação, tornando-o mais seguro.

Parâmetro do produto

Dimensões nominais (mm)	Diâmetro externo do tubo (mm)	Dimensões L (mm/pol)	Pressão de trabalho (PSI/MPA)
100x25	114,3 x 33,7	102/4.01	300 PSI / 2,07 MPa
100x32	114,3 x 42,4	102/4.01
100x40	114,3 x 48,3	102/4.01
100x50	114,3x60,3	102/4.01
100x65	114,3x76,1	102/4.01
100x80	114,3 x 88,9	102/4.01
125x32	139,7 x 42,4	124/4,88
125x50	139,7 x 60,3	124/4,88
125x65	139,7 x 76,1	124/4,88
125x80	139,7 x 88,9	124/4,88
150x25	165,1 x 33,7	140/5,5
150x32	165,1x42,4	140/5,5
150x40	165,1x48,3	140/5,5
150x50	165,1x60,3	140/5,5
150x65	165,1x76,1	140/5,5
150x80	165,1x88,9	140/5,5

Perguntas frequentes

P: Qual a diferença para a Cruz Igual com Sulcos?

A: As quatro interfaces da Cruz Ranhurada Igual têm exatamente o mesmo tamanho e são usadas para conectar quatro tubos de diâmetro igual. Entre as quatro interfaces da Cruz Ranhurada Redutora, existem pelo menos duas de tamanhos diferentes para conectar tubos de diâmetros diferentes.

P: Qual é a quantidade mínima de encomenda (MOQ) para a cruzeta redutora ranhurada?

A: Para tamanhos padrão, nossa quantidade mínima de pedido (MOQ) geralmente é de 300 peças. Para tamanhos maiores ou requisitos especiais, a MOQ pode ser de uma unidade. Estamos sempre dispostos a oferecer soluções flexíveis aos nossos clientes.

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Qual é o prazo de entrega?

A: A produção geralmente leva de 15 a 45 dias. Para encomendas grandes ou especiais, pode levar 60 dias ou mais. Forneceremos um plano de produção preciso após a confirmação do seu pedido.
