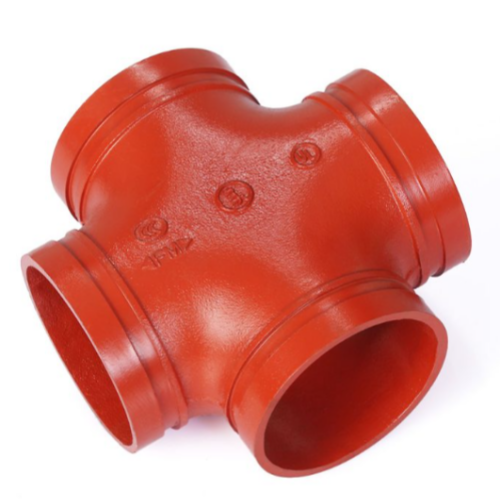

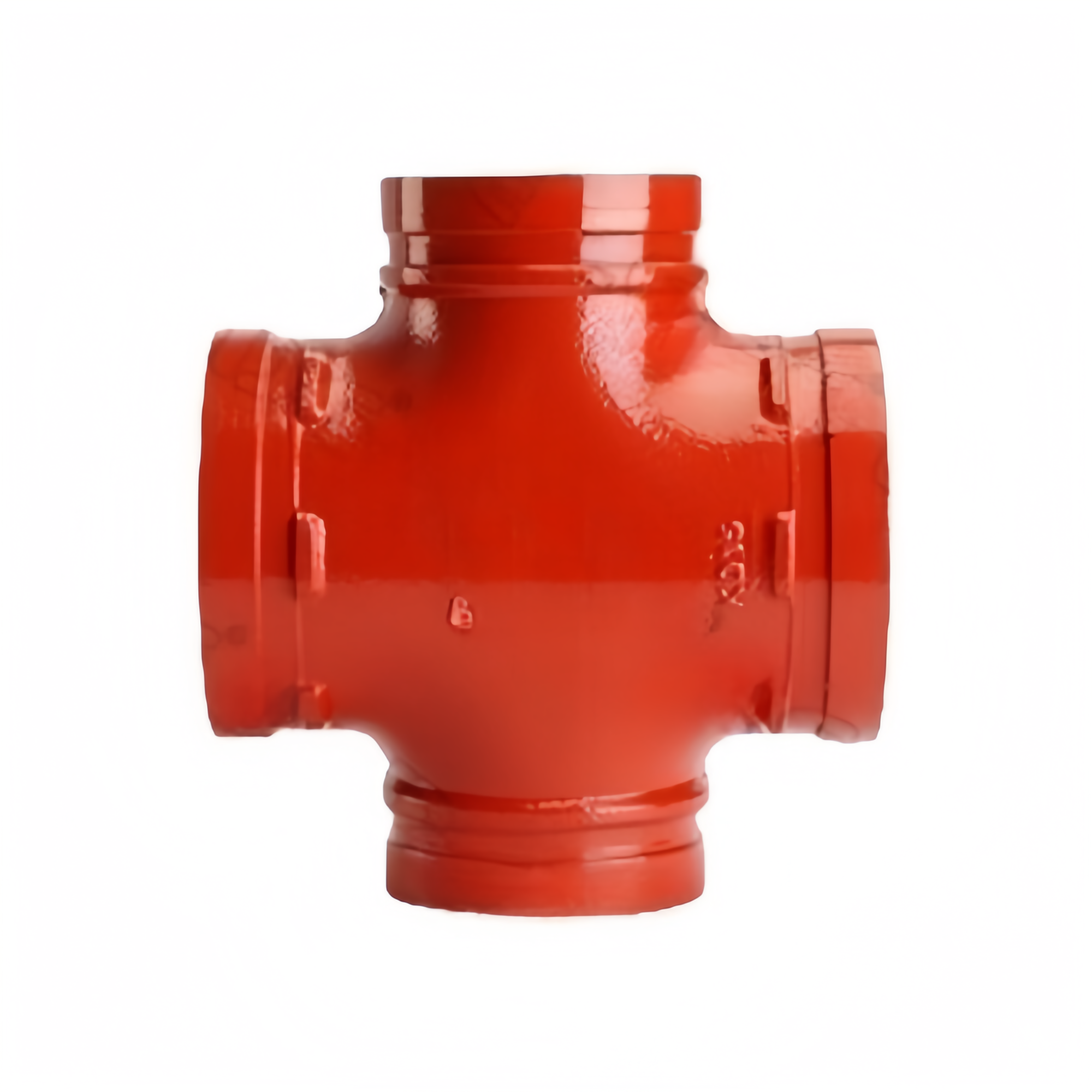

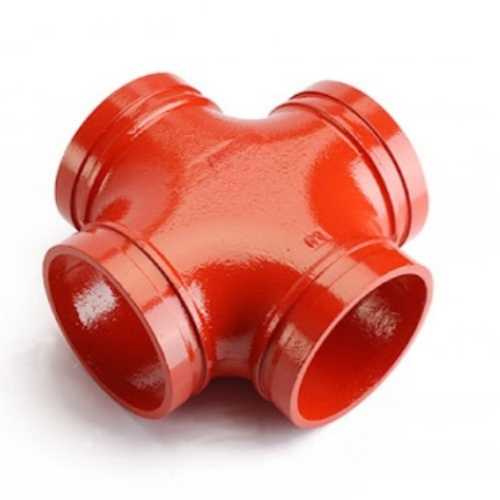

Cruzeta igual ranhurada UL FM

A cruzeta ranhurada de mesma espessura é um componente fundamental para obter conexões padrão de quatro vias em sistemas de tubulação. Se os diâmetros dos tubos de derivação forem diferentes, deve-se selecionar a cruzeta ranhurada de redução.

Material :
Ductile Iron
Diâmetro normal :
DN25 to DN300
Pressão de trabalho :
300PSI
Cor :
Red
Certificado :
UL,FM
Tipo de encaixe :
Equal Cross
Superfície :
Red Painting
Quantidade mínima :
300 Pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Apresentação do produto

A Cruz Igual com Ranhuras é uma conexão padrão de quatro vias com quatro saídas exatamente do mesmo tamanho, usada para conectar três ramificações ou conversões de tubulação simultaneamente na tubulação principal.

Sua função principal é criar um ponto de conexão de quatro vias no sistema de tubulação para distribuir ou convergir o fluido. Ao contrário da conexão em T ranhurada (que requer a perfuração de furos para instalação na tubulação principal), ela é um componente independente que precisa ser instalado na interseção dos tubos e é usada para realizar conexões em todas as quatro direções simultaneamente.

Características do produto

• Alta eficiência de conexão: Pode resolver problemas de conexão de uma só vez, e a manutenção futura de qualquer ramificação não afetará a operação das outras três direções, o que demonstra plenamente sua vantagem modular.

• Pressuposto: Ao contrário das "conexões em T mecânicas", sua posição deve ser determinada com precisão durante a fase de projeto e não pode ser usada posteriormente para adicionar tubulações de derivação temporariamente.

Parâmetro do produto

Tamanho nominal (em polegadas)	Diâmetro externo do tubo (mm)	Dimensões L (mm/pol.)	Pressão de trabalho (PSI/MPA)
1"	33,7	57/2,24	300 PSI/2,07 MPa
1-1/4"	42,4	60/2,36
1-1/2"	48,3	60/2,36
2"	60,3	70/2,75
2-1/2"	73,0	76/3,00
2-1/2"	76,1	76/3,00
3"	88,9	86/3,39
4"	108,0	102/4.02
4"	114,3	102/4.02
5"	133	124/4,88
5"	139,7	124/4,88
5"	141,3	124/4,88
6"	159	140/5,50
6"	165,1	140/5,50
6"	168,3	140/5,50
8"	219,1	173/6,81
10"	273,0	215/8,46
12"	323,9	245/9,65

Perguntas frequentes

P: Qual a diferença para a cruzeta redutora ranhurada?

A: As quatro interfaces da Cruz Ranhurada Igual têm exatamente o mesmo tamanho e são usadas para conectar quatro tubos de diâmetro igual. Entre as quatro interfaces da Cruz Ranhurada Redutora, existem pelo menos duas de tamanhos diferentes para conectar tubos de diâmetros diferentes.

P: Qual é a quantidade mínima de encomenda (MOQ) para cruzetas ranhuradas iguais?

A: Para tamanhos padrão, nossa quantidade mínima de pedido (MOQ) geralmente é de 300 peças. Para tamanhos maiores ou requisitos especiais, a MOQ pode ser de uma unidade. Estamos sempre dispostos a oferecer soluções flexíveis aos nossos clientes.

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Qual é o prazo de entrega?

A: A produção geralmente leva de 15 a 45 dias. Para encomendas grandes ou especiais, pode levar 60 dias ou mais. Forneceremos um plano de produção preciso após a confirmação do seu pedido.
