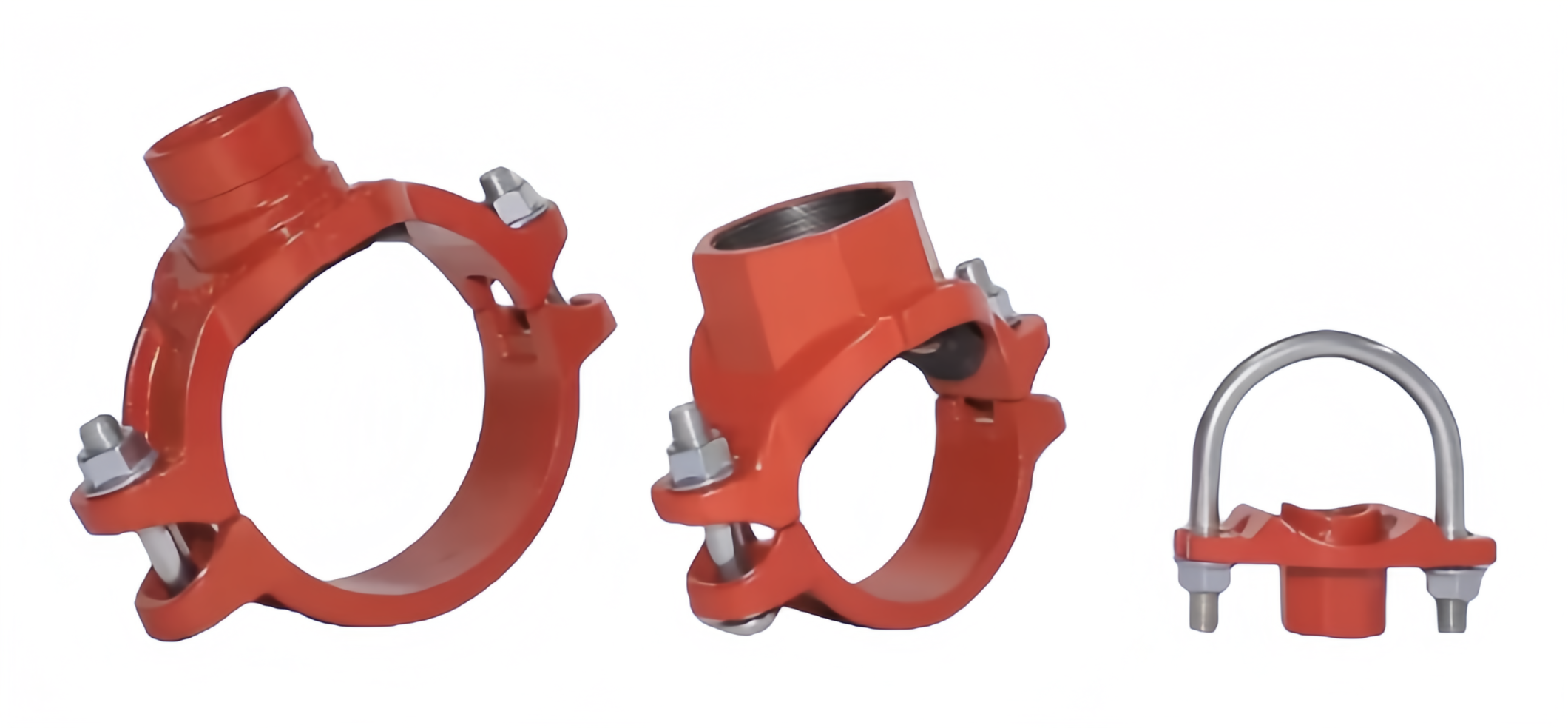

Conexão mecânica ranhurada UL FM em T

A conexão em T mecânica ranhurada é uma conexão especial para tubos usada para criar ramificações em tubulações existentes. Sua principal característica é permitir a conexão de ramificações sem a necessidade de cortar o tubo principal.

Material :
Ductile
Diâmetro normal :
1 Inch to 10 Inch
Pressão de trabalho :
300 PSI
Certificado :
UL,FM
Aplicativo :
Fire protection system, process pipeline etc.
Quantidade mínima :
200 Pieces
Prazo de entrega :
15~45 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Apresentação do produto

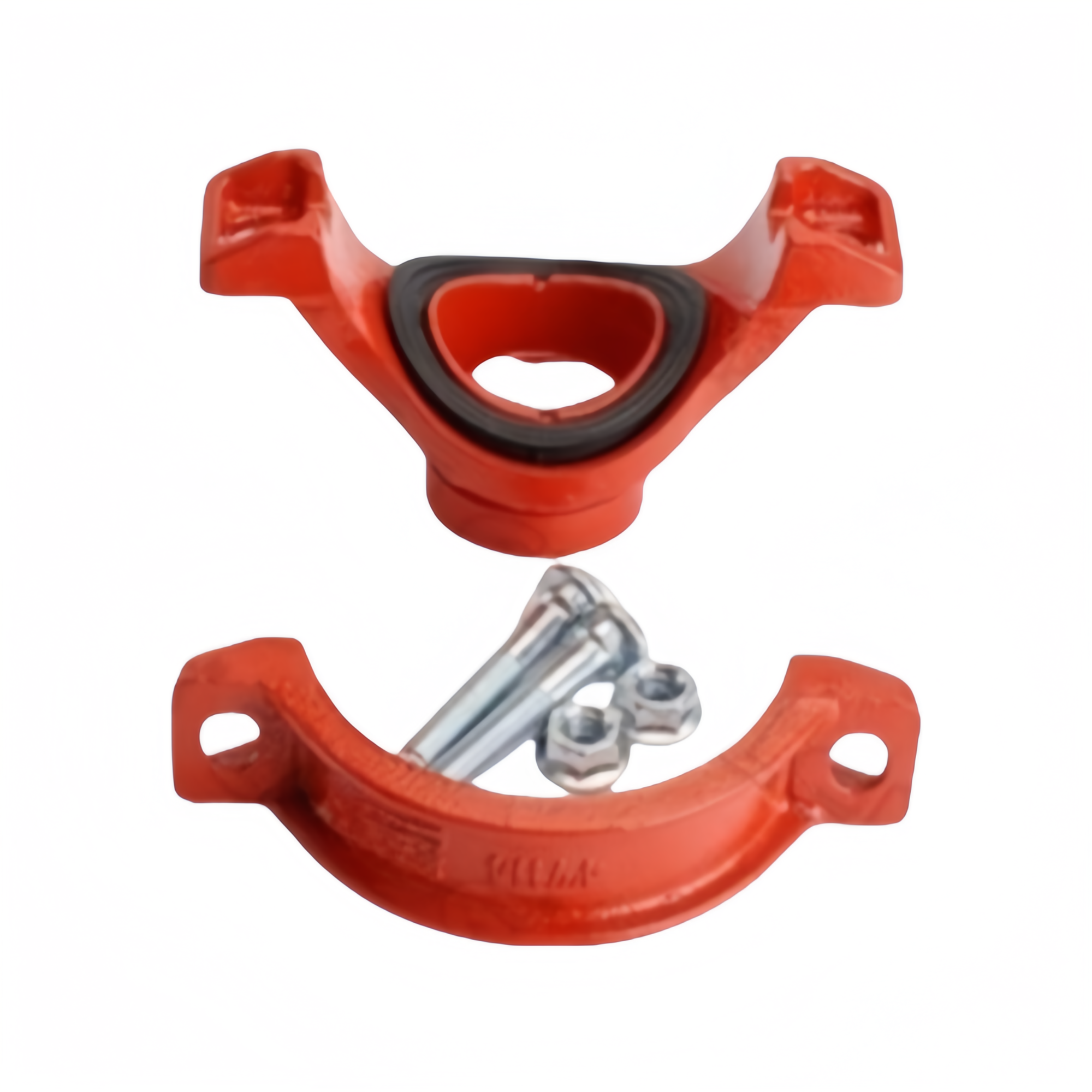

No ponto onde a tubulação principal precisa se ramificar, faça um furo com o tamanho precisamente calculado. Envolva a conexão em T mecânica (o corpo principal e a braçadeira), que é dividida em duas metades, ao redor da tubulação principal para alinhar a saída com a abertura.

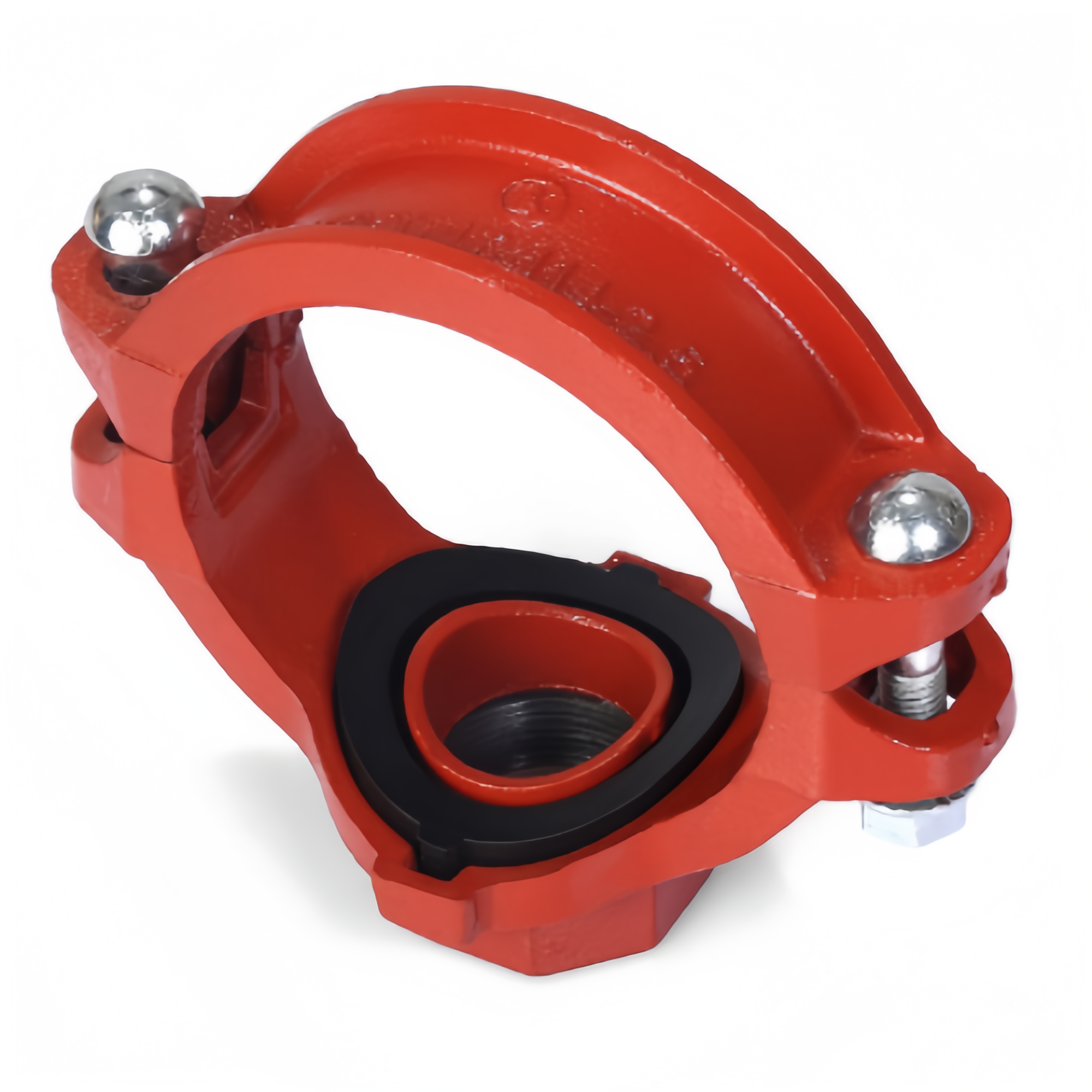

Existe uma junta de vedação especialmente projetada no interior para garantir a vedação na abertura. Prenda as duas metades do componente com parafusos e fixe-as firmemente na tubulação principal por meio de força mecânica. Por fim, conecte o tubo de derivação à saída do tê mecânico, que geralmente possui rosca ou ranhuras.

Características do produto

• Renovação e complementação do sistema: Sua maior vantagem reside na possibilidade de adicionar novos sprinklers ou pontos de conexão de equipamentos aos sistemas de proteção contra incêndio e abastecimento de água existentes sem alterar a tubulação principal.

• Economia de custos e tempo: Comparada à soldagem ou ao corte, a instalação é mais rápida e segura (não requer chama aberta), reduzindo significativamente a necessidade de operação no local e o tempo de inatividade do sistema.

• Resposta flexível a situações complexas: Em áreas com espaço limitado ou grande densidade de tubulações, a flexibilidade de construção é extremamente alta.

Parâmetro do produto

Tamanho normal	Diâmetro externo do tubo (mm)	Pressão de trabalho	Tamanho do parafuso	Diâmetro do furo
2" x 1-1/4"	60,3 x 42,4	300 PSI / 2,07 MPa	M10 X 55	51 mm / 2 polegadas
2" x 1-1/2"	60,3 x 48,3		M10 X 55
2-1/2" x 1-1/4"	73,0 x 42,4		M10 x 60
2-1/2" x 1-1/2"	73,0 x 48,3		M10 x 60
3" x 1-1/4"	88,9 x 42,4		M12 X 65
3" x 1-1/2"	88,9 x 48,3		M12 X 65
3" x 2"	88,9 x 60,3		M12 X 65	64 mm / 2,5 polegadas
4" x 1"	114,3 x 33,7		M12 x 75	38 mm / 1,5 polegadas
4" x 1-1/4"	114,3 x 42,4		M12 x 75	51 mm / 2 polegadas
4" x 1-1/2"	114,3 x 48,3		M12 x 75	51 mm / 2 polegadas
4" x 2"	114,3 x 60,3		M12 x 75	64 mm / 2,5 polegadas
4" x 2-1/2"	114,3 x 73		M12 x 75	70 mm / 2,75 polegadas
4" x 3"	114,3 x 88,9		M12 x 75	89 mm / 3,5 polegadas
5" x 1-1/4"	141,3 x 42,4		M16 x 80	51 mm / 2 polegadas
5" x 1-1/2"	141,3 x 48,3		M16 x 80	51 mm / 2 polegadas
5" x 2"	141,3 x 60,3		M16 x 80	64 mm / 2,5 polegadas
6" x 1-1/4"	168,3 x 42,4		M16 x 90	51 mm / 2 polegadas
6" x 1-1/2"	168,3 x 48,3		M16 x 90	51 mm / 2 polegadas
6" x 2"	168,3 x 60,3		M16 x 90	64 mm / 2,5 polegadas
6" x 2-1/2"	168,3 x 73		M16 x 90	70 mm / 2,75 polegadas
6" x 3"	168,3 x 88,9		M16 x 90	89 mm / 3,5 polegadas
6" x 4"	168,3 x 114,3		M16 x 90	114 mm / 4,5 polegadas
8" x 2"	219,1 x 60,3		M16 x 100	64 mm / 2,5 polegadas
8" x 3"	219,1 x 88,9		M16 x 100	89 mm / 3,5 polegadas
8" x 4"	219,1 x 114,3		M16 x 100	114 mm / 4,5 polegadas

Perguntas frequentes

P: Qual é a quantidade mínima de encomenda (MOQ) para conexões em T mecânicas ranhuradas?

A: Para tamanhos padrão, nossa quantidade mínima de pedido (MOQ) geralmente é de 200 peças. Para tamanhos maiores ou requisitos especiais, a MOQ pode ser de uma unidade. Estamos sempre dispostos a oferecer soluções flexíveis aos nossos clientes.

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Qual é o prazo de entrega?

A: A produção geralmente leva de 15 a 45 dias. Para encomendas grandes ou especiais, pode levar 60 dias ou mais. Forneceremos um plano de produção preciso após a confirmação do seu pedido.
