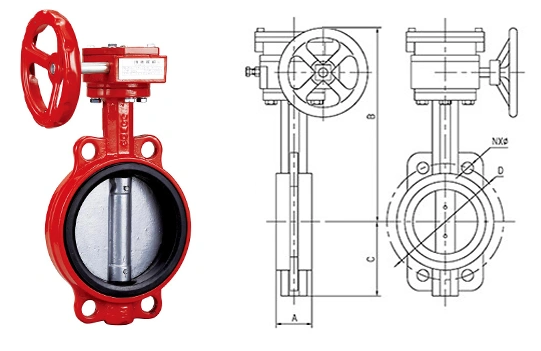

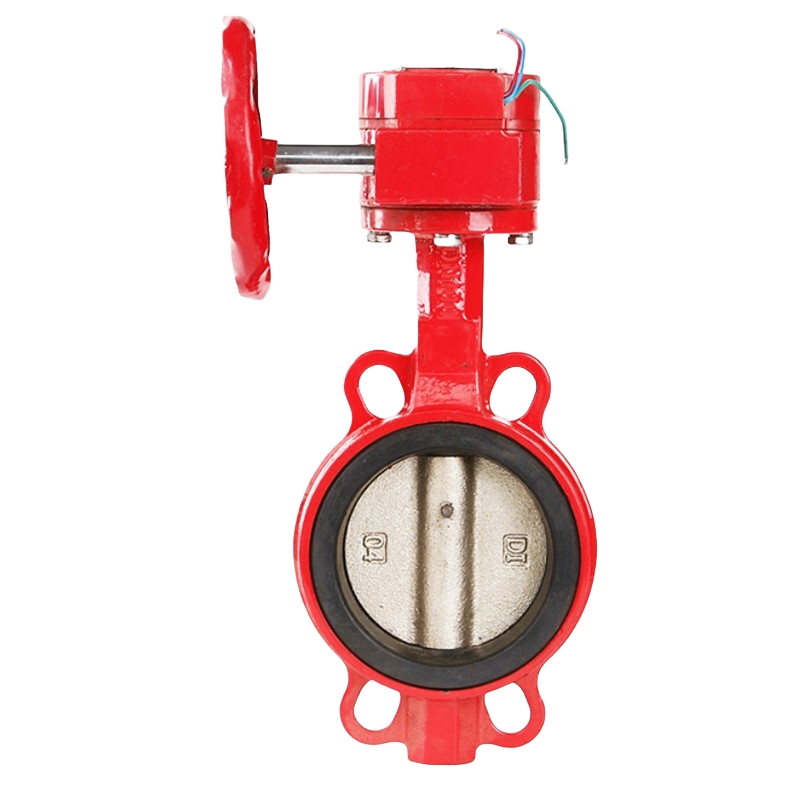

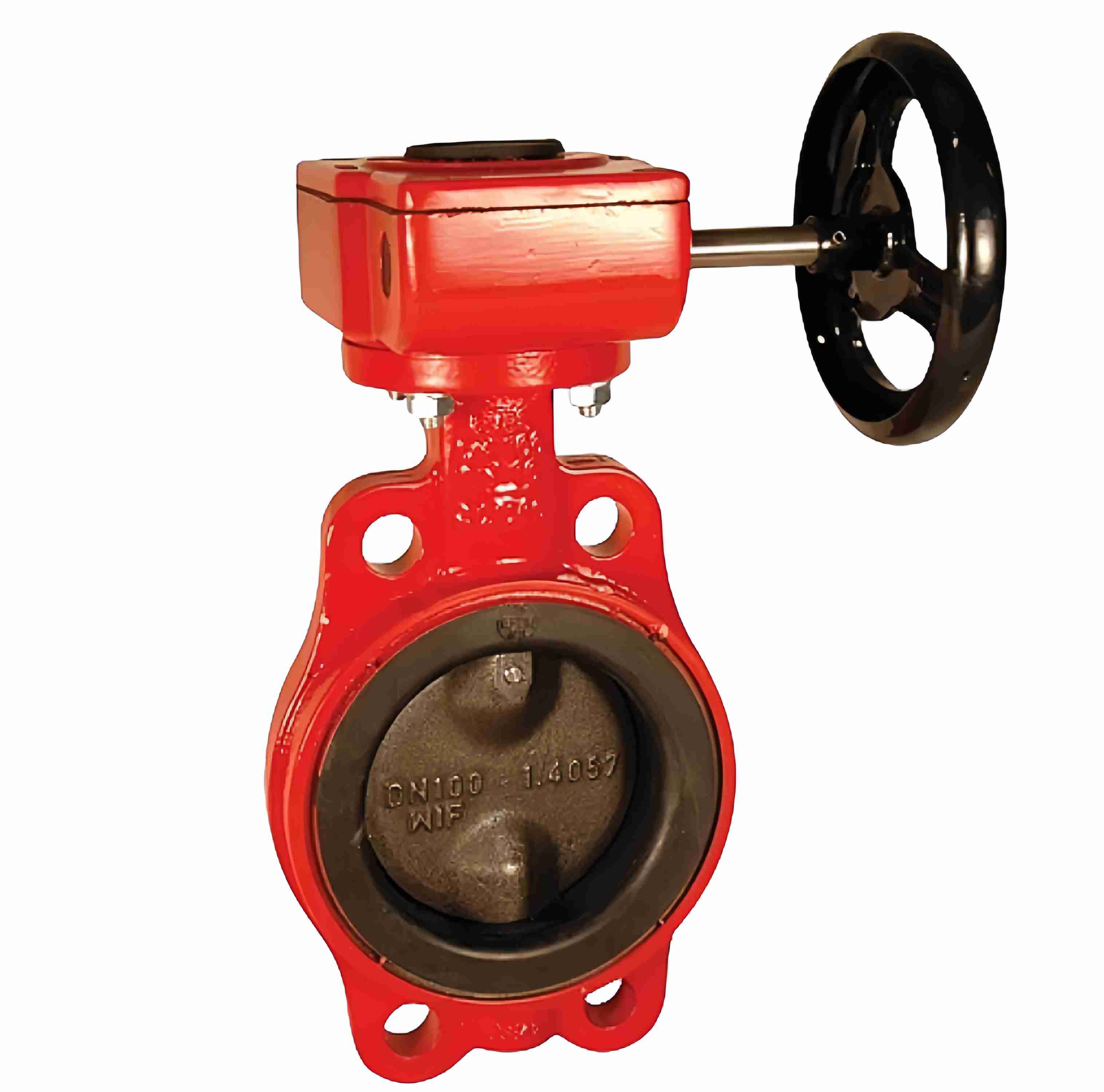

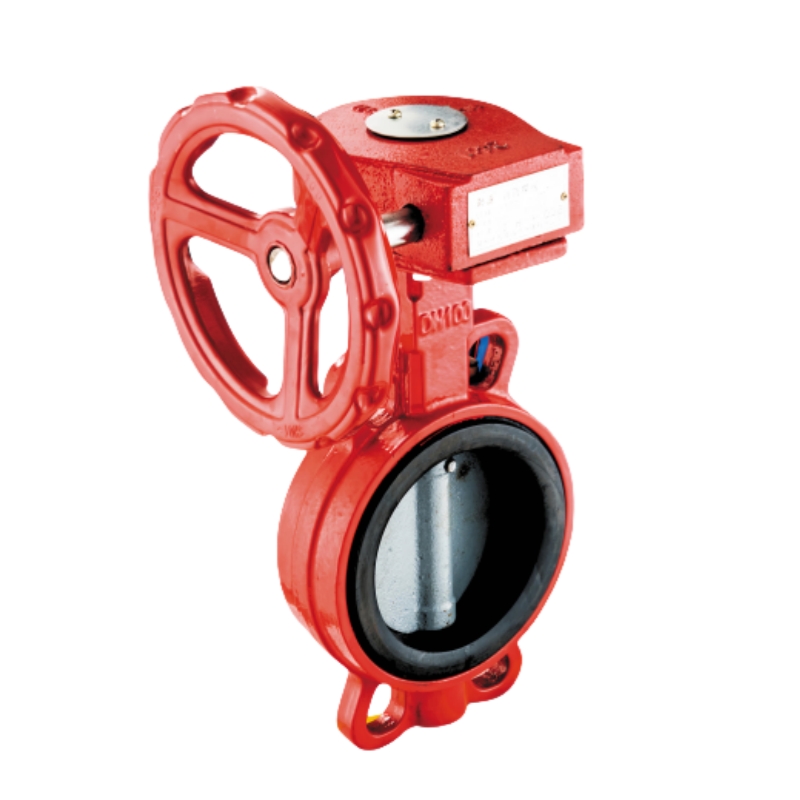

Válvula borboleta tipo wafer com engrenagem helicoidal

A válvula borboleta de incêndio da turbina realiza a abertura e o fechamento da placa borboleta por meio de um conjunto de dispositivos de transmissão da turbina.

Material :
Ductile iron
Diâmetro normal :
DN50 to DN300
Conexão :
Female Thread
Temperatura :
0℃~80℃
Pressão de trabalho :
1.2Map 1.6Mpa
Teste de pressão :
2.4Mpa 6.4Mpa
Aplicativo :
Firefighting/Gas/Petroleum/Chemical etc
Quantidade mínima :
10 Set
Prazo de entrega :
15~30 Days

E-mail : jony@jyfire.com.cn

CONSULTE AGORA Bate-papo agora!

Descrição dos produtos

A válvula borboleta de incêndio com turbina é um tipo de válvula que utiliza um mecanismo de transmissão por engrenagem helicoidal com turbina para operar a rotação da haste da válvula, acionando assim a abertura ou o fechamento da placa borboleta. Ao girar o volante na caixa da turbina, a engrenagem helicoidal é acionada, movimentando a turbina e, consequentemente, a haste da válvula e a placa borboleta. Este é um mecanismo de desaceleração e amplificação de torque que pode gerar um torque de saída elevado com uma força de entrada relativamente pequena.

A válvula borboleta tipo wafer com engrenagem helicoidal é um tipo de válvula comumente usada para controlar o fluxo de fluidos em diversos setores, como tratamento de água, HVAC e processos industriais. Ela é projetada com um disco que gira em torno de um eixo central para regular o fluxo do fluido.

Vantagens e características

• Operação sem esforço: Operar válvulas de grande diâmetro tornou-se extremamente fácil e pode ser feito por uma única pessoa, o que é quase impossível para válvulas borboleta do tipo alavanca.

• Função de travamento automático: A transmissão por engrenagem helicoidal possui uma característica natural de travamento automático em marcha à ré.

• Acessórios elétricos que podem ser instalados: A caixa da turbina possui uma estrutura estável e espaço suficiente, permitindo a instalação conveniente de interruptores de limite e dispositivos de travamento magnético.

• Desempenho da regulação do fluxo: O grau de abertura pode ser controlado com precisão pelo número de aros do volante para atingir um determinado grau de regulação do fluxo.

• Durável e confiável: A turbina possui uma estrutura totalmente selada e preenchida com graxa, o que previne eficazmente a entrada de água, poeira e corrosão, adaptando-se a ambientes agressivos e garantindo uma longa vida útil.

Parâmetros do produto

Diâmetro normal	50	65	80	100	125	150	200	250	300
Pressão de trabalho	1,6 MPa
Testando a pressão	6,4 MPa
Meio aplicável	água, vapor, óleo etc.
Temperatura	≤80℃
Método de transferência	Alavanca, engrenagem sem-fim

Perguntas frequentes

P: Como escolher entre válvulas borboleta de incêndio com engrenagem helicoidal e válvulas borboleta de incêndio com alavanca?

A: Para tubulações de derivação com diâmetro de DN150 ou inferior que não requerem funções de sinalização remota, podem ser selecionadas válvulas borboleta com alavanca, econômicas e leves. Para diâmetros maiores que DN150, nós críticos de tubulações principais e locais que requerem feedback de sinal ou controle remoto, devem ser selecionadas válvulas borboleta tipo turbina.

P: Pode ser usado para regular a vazão como uma válvula de gaveta?

A: Claro, mas tenha cuidado. As válvulas borboleta tipo turbina são mais adequadas para regulagens precisas do que as válvulas borboleta com alavanca. No entanto, deve-se observar que, se usadas por um longo período com a abertura intermediária, o fluxo de água em alta velocidade pode corroer a borda da placa borboleta e a sede da válvula, o que pode afetar o desempenho da vedação quando estiver totalmente fechada.

P: Qual é a quantidade mínima de encomenda (MOQ) para a sua válvula borboleta de incêndio?

A: 10 conjuntos

P: Quais são as suas condições de pagamento?

A: Aceitamos pagamentos por T/T, L/C, etc. Também aceitamos pagamentos via WeChat ou Alipay.

P: Por que nos escolher?

A: Com mais de 20 anos de experiência no setor de proteção contra incêndio, nossa empresa conta com pessoal técnico especializado e diversos parceiros renomados no mercado nacional. Oferecemos preços competitivos e garantimos a qualidade, tendo obtido múltiplas certificações!
